Массовый кориолисов расходомер KEM Küppers

Диапазон измерений: 4,5…60.000 kg/h

Вязкость: любые жидкости

Погрешность: 0,1% от измеряемой величины

Давление: до 350 бар

Температура среды: до +100 °C


ПРИНЦИП РАБОТЫ



Двум паралельным трубкам посредством катушки сообщается колебательное движение, когда трубки совершают колебательные движения, в системе возникает дополнительная сила инерции – сила Кориолиса. И под действием этой силы трубки начинают изгибаться. Их изгиб фиксируется датчиками. При одновременном снятии сигналов происходит смещение по фазе. Это относительное запаздывание прямо пропорционально массовому расходу.

Резонансная частота колебания трубок изменяется в зависимости от плотности среды, этот эффект используют для определения плотности.

Температура определяется с помощью термосопротивления.

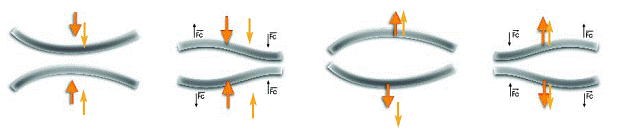

Движение во внутрь

без потока

Движение во внутрь направление Fc в потоке

Движение наружу

без потока

Движение наружу направление Fc в потоке


Особенности и области применения:



  • Для измерений массового расхода, плотности  и температуры жидкостей  и газов высокой плотности: продуктов, шоколада, масел, кислот, щелочей, красок, суспензий, продуктов фармацевтики, алкогольной, нефтеперерабатывающей и химической промышленностей, различных газов и их смесей при значительных перепадах температуры измеряемой среды и окружающего воздуха.
  •  Для агрессивных и загрязненных сред
  • Измерения скорости, массы, плотности, температуры и объема потока
  • Оптимальная промывка и стерилизация благодаря отсутствию «мертвых зон» в конструкции
  • температуры среды до 125°С
  • Индивидуальная 5-точечная калибровка с протоколированием
  • Взрывозащита по ATEX и EMV-тестам
  • Высокая переменная частота и точная балансировка измерительной трубки

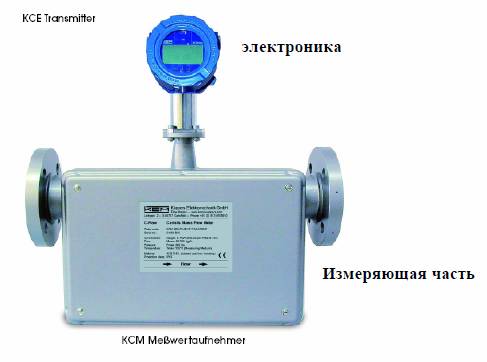

Массовые расходомеры КСМ состоят из 2 компонентов:

Измеряющая часть и преобразующая электроника








Варианты исполнений:

Компактное с внутренней резьбой

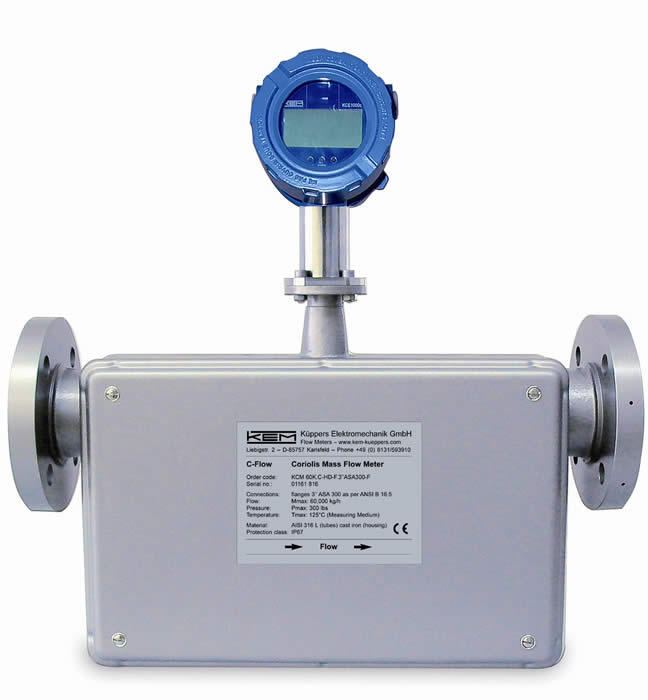

Компактное с фланцевым соединением

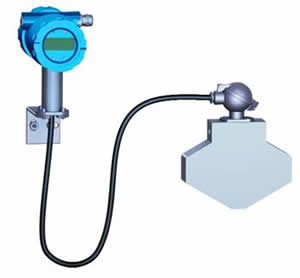

Настенное крепление электроники

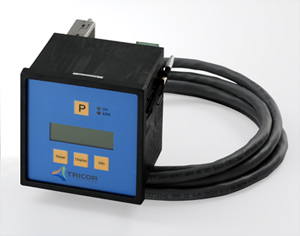

Щитовое исполнение




Тип

соединение

Диапазон измерений, кг/ч

Кг/мин.

KCM 0300

G 1/2"

4,5-300

0,075-5

KCM 0600

G 1/2"

9,0-600

0,15-10

KCM 1500

G 1/2"

25-1500

0,40-25

KCM 3000

G 1/2"

50-3000

0,9-50

TCM 7900

DN15/DN25 PN40 фланец

79-7900

1,3-130

TCM 28K

DN25 PN40 фланец

288-28000

3,3-334

TCM 65K

фланец

650-65000

11-667



Внашей программе имеются так же новые модели Серии TRICOR

ACM-300 Coriolis Sensor
TCM-325 Coriolis Sensor
ACM-600 Coriolis Sensor
TCM-650 Coriolis Sensor
ACM-1500 Coriolis Sensor
TCM-1550 Coriolis Sensor
ACM-3000 Coriolis Sensor
TCM-3100 Coriolis Sensor
TCM-5500 Coriolis Sensor
TCM-28K Coriolis Sensor
TCM-65K Coriolis Sensor

Технические данные – КСМ 0300 до КСМ 3000



Температура  среды

До +125°С

Подключение

Внутренняя резьба G ½´´ Aдаптер для фланцевых и штуцерных соединений

Давление

Макс. 350 бар

Материал

Нерж. Сталь DIN 1.4571

Защита

IP 67

Электроподключение

9-полярный фланцевый разъем



Компактная конструкция

Максимальная длина кабеля

30 м до электроники

Ex-защита

Ех II 2 G EEx ib IIC T2-T4

Вес

КСМ 0300 и 0600:  4 кг



КСМ 1500 и 3000: 9 кг


Технические данные – КСМ 6000 до TСМ 65К



Подключение

фланцевое соединение

EN 1092, ANSI B16.5, DIN 2512

Условное давление

PN 40, ANSI 150/300 Ibs

Температура

-40° С до +180°C

Температура окружающей среды

-40° С до + 60°C

Защита

IP 65 (EN 60529) (NEMA 4X)

Материалы

Измерительные трубы, стружка, фланцы:

Сталь 1.4404 (316L)/1.4571(316 Ti)

Корпус

чугун

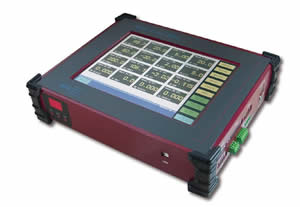

Многофункциональные системы обработки сигналов от сенсоров и датчиков



Многофункциональные системы MS применяются для обработки, сохранения и отображения результатов измерения. Некоторые модели имеют сенсорный экран для визуального отображения измерений в виде таблиц и графиков. Все системы позволяют подключиться к персональному компьютору и осуществить обработку результатов при помощи специального программного обеспечения. Данные системы могут применяться сенсорами и датчиками любых производителей.

Особенности:

  • одновременное подключение до 14 сенсоров
  • аналоговые, частотные и цифровые входы
  • USB-порт
  • програмное обеспечение
  • блок памяти до 2 GB
  • функция суммирования, разности и составление собственной формулы расчета
  • вывод результатов на печать

Система беспроводной передачи сигнала


Для быстрого беспроводного соединения сенсора с блоком электроники или передачи сигнала от прибора на центральный компьютер или блок управления.

  • Радиус действия- около 1 км
  • Передаваемый сигнал: импулс, 4-20mA, 0-10V
  • Виды подключаемых сенсоров: расход, давление, температура, уровень...
  • Кличество сенсоров обслуживаемых 1 ПК: до 500 шт
  • Программное обеспечение для WINDOWS






Массовые расходомеры типа КСМ/TCM имеют сертификат средств измерений, допуск РОСТЕХНАДЗОРА и Ех-сертификаты.

Для получения более подробной информации свяжитесь с нами!
