Поплавковые расходомеры MECON


Поплавковые ротаметры используются для измерения объёмного потока прозрачных жидкостей и газов в закрытых трубопроводах. Если они оснащены одним или несколькими контактными переключателями, то эти приборы могут быть так же использованы для контроля объёмного потока. Для жидкостей с плотностью 1 кг/л / 62,43 lbs/cu.ft рекомендуются стандартные шкалы. Для других измеряемых сред, изменяются данные шкалы в соответсвии с характеристиками вещества.





F VA Trogflux



Поплавковые расходмеры F VA Trogflux состоят в основном из пластмассового измерительного конуса с поплавком и подсоединяемых деталей. Результаты измерения указываются непосредственно на находящейся на измерительном конусе шкале (например в л/ч). Результат считывается с поплавка, с его канта с самым большим диаметром.

Особенности прибора:

  • Шкала для жидкостей и газов
  • Простой монтаж и использование
  • Пластмассовые конструкции



Среда
Жидкости
газы
Диапазон
6,5-25000 л/ч
140-480000 л/ч
точность измерений
2,5
4
макс. давление
10 бар
10 бар
макс. температура
60/90°C
60/90°C
материал поплавка
сталь, ПВХ, ПВДФ, алюминий
монтаж
снизу вверх
соединеие

G1/4-G2

NPT1/2-NPT2

муфта 20-63 мм

опции
Контакты

Техинфо

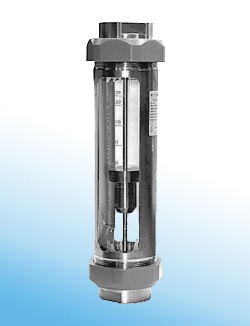

F VA Tubux M30


Поплавковые расходмеры F VA Tubux предназначены для измерения объема прозрачных жидкостей и потоков газов в закрытых трубопроводах. В качестве опции данные приборы могут дополнительно использоваться для контроля протока при условии их оснащения одним или несколькими контактными выключателями. Для жидкостей плотностью 1 кг/л (62,43 фунт/куб. фут) предлагаются стандартные шкалы. Для всех других измерительных сред значения шкалы пересчитываются в зависимости от параметров сред.

В качестве опции измерительный конус также поставляется с процентной или 2-мм шкалой.

Особенности прибора:

  • Шкалы для жидкостей и газов

  • Прочная конструкция, выполненная из различных материалов

  • Пригоден для высоких давлений и температур

  • Малые сроки поставки для стандартных версий.



Среда
Жидкости
газы
Диапазон
3-10000 л/ч
50-80000 л/ч
точность измерений
1,6
2,5
макс. давление
10 бар
10 бар
макс. температура
-10...+150°C°C
материал поплавка
сталь, ПВХ, ПВДФ, алюминий
монтаж
снизу вверх
соединеие

G1/4-G2

NPT1/2-NPT2

муфта 20-63 мм

штуцер под шланг 10-50 мм

Фланец DIN2501 Ду10-Ду80

Фланец ANSI 1/2"-3"

опции
Контакты

Техинфо


  RE 250 (F VA-250)


Металлический поплавковый ротаметр RE 250 (старое обозначение F VA 250) со стандартной длиной 250 мм благодаря своей цельнометаллической конструкции, может использоваться в различных областях для измерения жидкостей и газов в закрытых трубопроводах. Прочная конструкция позволяет использование при самых тяжелых условиях. Рвзнообразные фланцевые соединения, облицовки и материал поплавка соответствуют требования  фармацевтической и химической промышленности. Результат измерений  указывается непосредственно на шкале,  передаются на контактные выключатели или на электрический выход.

Особенности прибора:

  • крепкая цельнометаллическая-арматура с противоударной крышкой

  • применение для агрессивных и горючих измерительных материалах

  • использование при высоком давлении и температуре

  • шкалы едениц расхода и процентов

  • опционально оснащается обогревающим кожухом

  • устойчив к загрязнениям

  • направление попловка.

Среда
Жидкости
газы
Диапазон
1,6-100000 л/ч
500-630000 л/ч
точность измерений
1,6
2,5
макс. давление
400 бар
400 бар
макс. температура
+300°C°C
материал поплавка
сталь, тефлон, хастелой
монтаж
снизу вверх
соединеие

G1/4-G3

NPT1/4-NPT3

Фланец DIN2501 Ду15-Ду100

Фланец ANSI 1/2"-4"

опции

Магнитные пружинные контакты

Индуктивные контакты

выход 4-20 mA

Демпфирование

Техинфо



F VA Minix


Поплавковые расходомеры F VA Minix предназначены для измерения объемного потока прозрачных жидкостей и газов в закрытых трубопроводах. Встроенный игольчатый клапан позволяет осуществлять ручную регулировку расхода. Для жидкостей плотностью 1 кг/л и для воздуха предлагаются стандартные шкалы. Для всех других измерительных сред значения шкалы пересчитываются в зависимости от параметров сред.

Особенности

  • Шкалы для жидкостей и газов

  • Прочная конструкция, выполненная из различных материалов

  • Пригоден для высоких давлений

  • Подходит для щитового монтажа и установки батареи



Среда
Жидкости
газы
Диапазон
0,1-500 л/ч
2,0-8000 л/ч
точность измерений
2,5
2,5
макс. давление
10 бар
10 бар
макс. температура
-10...+70°C°C
материал поплавка
сталь, алюминий
монтаж
снизу вверх
соединеие

G1/4-G1/2

NPT1/4-NPT1/2

штуцер под шланг 10-13 мм

Техинфо



F VA Unox


Поплавковые расходмеры F VA Tubux предназначены для измерения объема прозрачных жидкостей и потоков газов в закрытых трубопроводах. В качестве опции данные приборы могут дополнительно использоваться для контроля протока при условии их оснащения одним или несколькими контактными выключателями. Для жидкостей плотностью 1 кг/л (62,43 фунт/куб. фут) предлагаются стандартные шкалы. Для всех других измерительных сред значения шкалы пересчитываются в зависимости от параметров сред.

В качестве опции измерительный конус также поставляется с процентной или 2-мм шкалой.

Особенности прибора:

  • Шкалы для жидкостей и газов

  • Прочная конструкция, выполненная из различных материалов

  • защита персонала благодаря защитному стеклу

Среда
Жидкости
газы
Диапазон
0,1-25000 л/ч
1,6-400000 л/ч
точность измерений
1,6
1,6
макс. давление
10 бар
10 бар
макс. температура
-10...+150°C°C
материал поплавка
сталь, ПВХ, ПВДФ, алюминий
монтаж
снизу вверх
соединеие

G1/4-G2

Фланец DIN2501 Ду15-Ду80

Фланец ANSI 1/2"-3"

опции
Контакты

  Индикатор потока Custoflux


Поплавковые цельнометаллические индикаторы потока Custoflux предназначены для контроля потока различных жидкостей и газов в закрытых трубопроводах. Простая и надежная конструкция позволяет применение в самых тяжелых условиях. Моментальный объемный расход отражается на механической шкале. В качестве опции предлагаются до двух контактов, точки срабатывания которых могут устанавливаться пользователем самостоятельно.

Исполнения:

FM - угловое исполнение с резьбовым соединением, вход среды вертикально снизу, выход горизонтально

HM - горизонтально исполнение с резьбовым соединением, движение среды горизонтально

F - угловое исполнение с фланцевым соединением, вход среды вертикально снизу, выход горизонтально

H- горизонтально исполнение с фланцевым соединением, движение среды горизонтально

соединения: Ду15-Ду250

диапазон измерений:

жидкости 1,25-320 м³/ч

газы 19-4800 м³/ч

макс. температура среды: 350°C

макс. давление: 40 бар

точность измерений: 2,5%



Индикатор потока Custex


Поплавковые цельнометаллические индикаторы потока Custex предназначены для контроля потока различных жидкостей и газов в закрытых трубопроводах. Простая и надежная конструкция позволяет применение в самых тяжелых условиях. В данном приборе предусмотрен только один контакт, точка срабатывания может устанавливаться пользователем самостоятельно или на преприятии производителя в пределах 20-100% при нарастающем потоке и в пределах 10-50% при убывающем потоке.

Исполнения:

FM - угловое исполнение с резьбовым соединением, вход среды вертикально снизу, выход горизонтально

HM - горизонтально исполнение с резьбовым соединением, движение среды горизонтально

F - угловое исполнение с фланцевым соединением, вход среды вертикально снизу, выход горизонтально

H- горизонтально исполнение с фланцевым соединением, движение среды горизонтально

соединения: 1/4"-1"

диапазон измерений:

жидкости 0,16-1,6 м³/ч

газы 2,5-25 м³/ч

макс. температура среды: 150°C

макс. давление: 40 бар

точность измерений: 2,5%



Многофункциональные системы обработки сигналов от сенсоров и датчиков



Многофункциональные системы MS применяются для обработки, сохранения и отображения результатов измерения. Некоторые модели имеют сенсорный экран для визуального отображения измерений в виде таблиц и графиков. Все системы позволяют подключиться к персональному компьютору и осуществить обработку результатов при помощи специального программного обеспечения. Данные системы могут применяться сенсорами и датчиками любых производителей.

Особенности:

  • одновременное подключение до 14 сенсоров
  • аналоговые, частотные и цифровые входы
  • USB-порт
  • програмное обеспечение
  • блок памяти до 2 GB
  • функция суммирования, разности и составление собственной формулы расчета
  • вывод результатов на печать

Система беспроводной передачи сигнала


Для быстрого беспроводного соединения сенсора с блоком электроники или передачи сигнала от прибора на центральный компьютер или блок управления.

  • Радиус действия- около 1 км
  • Передаваемый сигнал: импулс, 4-20mA, 0-10V
  • Виды подключаемых сенсоров: расход, давление, температура, уровень...
  • Кличество сенсоров обслуживаемых 1 ПК: до 500 шт
  • Программное обеспечение для WINDOWS
