Счетчики жидкого топлива
|
|
| Счетчики - расходомеры малого расхода Braun для дизельного топлива и топливных масел |
Счетчики расходомеры малого расхода серии HZ
Счетчики этой серии предназначены для объемного измерения дизельного топлива и топливного масла. Счетчики оборудованы механической индикацией, монтируются на трубопровод подачи топлива. Счетчики серии HZ прочные и надежные, подходят для любых видов горелок мощностью от 7 до 400 кВт.
Для счетчиков, оборудованных импульсным датчиком, возможно подключение электронной индикации FZ 5-W или FZ 5-E.
Артикул |
HZ5 |
HZ6 |
HZ3 |
соединение |
1/8” внутренняя |
1/4” вн.-1/4” вн. |
Среда |
Дизтопливо, топливное масло |
дизтопливо топливное масло |
Диапазон измерения |
0,7-40 л/час |
1-60 л/час |
0,18-30 л/час |
Диапазон температур, °С |
-5+70 |
-5+70 |
-5+70 |
Макс. давление, бар |
25 |
25 |
6 |
Точность, +/- % |
1 |
|
1 |
| |
имеются модели с импульсным выходом и удаленной индикацией |
Размер, мм |
60х60х85 |
|
125х110х110 |
|

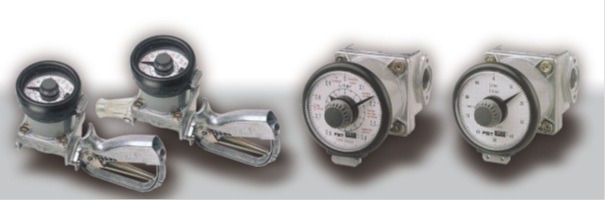

| Датчики расхода SITRANS |
|
| |
| Расходомеры этой серии предназначены для объемного измерения масел, дизельного топлива и других ГСМ. Счетчики оборудованы механической индикацией, монтируются на трубопровод подачи топлива. Имеются исполнения с двойным механизмом подсчета. |
|
| |
Счетчик - расходомер HZ 5
Артикул |
89 315 010 |
индикация |
Механическая или электронная |
Точность |
+/- 1% |
Диапазон |
0,7 … 40 л/час
( 0,6 до 34 кг/час ) |
Считываемый расход |
от 0,01 до 99 999,98 литров |
Рабочее давление |
до 25 бар |
Потери давления |
от 0,05 до 0, 2 бар |
Температура среды |
-5…+70°С |
Соединение |
внутренняя Резьба G1/8" |
Размеры |
60х60х85 мм |
Вес |
0,6 кг |
:
|
|
|
Счетчик - расходомер HZ 5 RR с импульсным выходом
Артикул |
89 315 007 |
индикация |
Механическая или электронная |
Сигнал на выходе |
импульсный |
Число импульсов |
10 имп/л |
Точность |
+/- 1% |
Диапазон |
0,7 … 40 л/час
( 0,6 до 34 кг/час ) |
Считываемый расход |
от 0,01 до 99 999,98 литров |
Рабочее давление |
до 25 бар |
Потери давления |
от 0,05 до 0, 2 бар |
Температура среды |
-5…+70°С |
Соединение |
внутренняя Резьба G1/8" |
Размеры |
60х60х85 мм |
Вес |
0,6 кг |
|
|
|
Счетчик - расходомер HZ 5 RR в комплекте с настенной электронной индикацией FZ 5 –W
Артикул |
89 315 009 |
индикация |
Механическая + Удаленная цифровая настенная |
Сигнал на выходе |
импульсный |
Число импульсов |
10 имп/л |
Точность |
+/- 1% |
Диапазон |
0,7 … 40 л/час
( 0,6 до 34 кг/час ) |
Считываемый расход |
от 0,01 до 99 999,98 литров |
Рабочее давление |
до 25 бар |
Потери давления |
от 0,05 до 0, 2 бар |
Температура среды |
-5…+70°С |
Соединение |
внутренняя Резьба G1/8" |
Размеры |
60х60х85 мм |
Вес |
0,6 кг |
|
|
|
Счетчик - расходомер HZ 5 RR в комплекте с панельной электронной индикацией FZ 5 –Е
Артикул |
89 315 012 |
индикация |
Механическая + Удаленная цифровая панельная |
Сигнал на выходе |
импульсный |
Число импульсов |
10 имп/л |
Точность |
+/- 1% |
Диапазон |
0,7 … 40 л/час
( 0,6 до 34 кг/час ) |
Считываемый расход |
от 0,01 до 99 999,98 литров |
Рабочее давление |
до 25 бар |
Потери давления |
от 0,05 до 0, 2 бар |
Температура среды |
-5…+70°С |
Соединение |
внутренняя Резьба G1/8" |
Размеры |
60х60х85 мм |
Вес |
0,6 кг |
|
|
|
Счетчик - расходомер HZ 3
Артикул |
89 320 010 |
индикация |
Механическая |
Сигнал на выходе |
- |
Точность |
+/- 1% |
Диапазон |
0,18 … 30 л/час
( 0,1 до 25 кг/час ) |
Считываемый расход |
от 0,01 до 99 999,98 литров |
Рабочее давление |
до 25 бар |
Потери давления |
от 0,05 до 0, 1 бар |
Температура среды |
-5…+70°С |
Соединение |
внутренняя Резьба G1/4" |
Размеры |
125х110х110 мм |
Вес |
1,25 кг |
|
|
|
Счетчик - расходомер HZ 3 RR с импульсным выходом
Артикул |
89 320 007 |
индикация |
Механическая |
Сигнал на выходе |
Импульсный
1 имп/л |
Точность |
+/- 1% |
Диапазон |
0,18 … 30 л/час
( 0,1 до 25 кг/час ) |
Считываемый расход |
от 0,01 до 99 999,98 литров |
Рабочее давление |
до 25 бар |
Потери давления |
от 0,05 до 0, 1 бар |
Температура среды |
-5…+70°С |
Соединение |
внутренняя Резьба G1/4" |
Размеры |
125х110х110 мм |
Вес |
1,25 кг |
|
|
|
Счетчик - расходомер HZ 3 RR в комплекте с настенной электронной индикацией FZ 5 –W
Артикул |
89 320 009 |
индикация |
Механическая +
Удаленная цифровая настенная |
Сигнал на выходе |
Импульсный
1 имп/л |
Точность |
+/- 1% |
Диапазон |
0,18 … 30 л/час
( 0,1 до 25 кг/час ) |
Считываемый расход |
от 0,01 до 99 999,98 литров |
Рабочее давление |
до 25 бар |
Потери давления |
от 0,05 до 0, 1 бар |
Температура среды |
-5…+70°С |
Соединение |
внутренняя Резьба G1/4" |
Размеры |
125х110х110 мм |
Вес |
1,25 кг |
|
|
|
Счетчик - расходомер HZ 3 RR в комплекте с панельной электронной индикацией FZ 5 –Е
Артикул |
89 320 013 |
индикация |
Механическая +
Удаленная цифровая панельная |
Сигнал на выходе |
Импульсный
1 имп/л |
Точность |
+/- 1% |
Диапазон |
0,18 … 30 л/час
( 0,1 до 25 кг/час ) |
Считываемый расход |
от 0,01 до 99 999,98 литров |
Рабочее давление |
до 25 бар |
Потери давления |
от 0,05 до 0, 1 бар |
Температура среды |
-5…+70°С |
Соединение |
внутренняя Резьба G1/4" |
Размеры |
125х110х110 мм |
Вес |
1,25 кг |
|
|
|

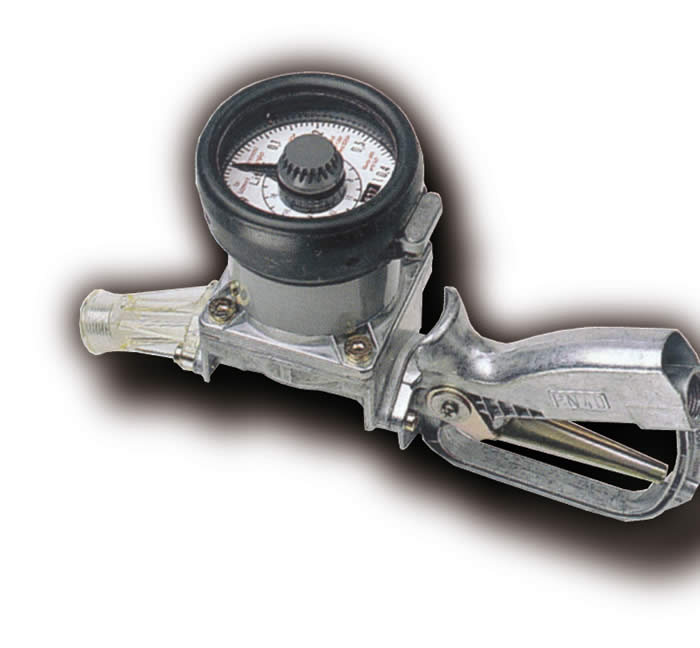

Ручной счетчик расхода
установленный на пистолете раздачи |
SITRANS 1111 |
Артикул |
7MS1111-1B-Z (1-10 л/мин)
7MS1111-1A-Z (1,5-15 л/мин)
|
индикация |
Механическая двойная
|
| вязкость среды |
8...2000 mPas |
Точность |
+/- 0,3% |
Диапазон |
1 … 15 л/мин
|
Считываемый расход |
от 0,01 до 9999 литров |
Рабочее давление |
до 40 бар |
Температура среды |
+10…+50°С |
Соединение |
внутренняя Резьба G1/2" |
счетный механизм |
двойной |
Вес |
1,9 кг |
| |
|
|
не обнуляемый суммирующий и
обнуляемый дневной счетчик
|
|

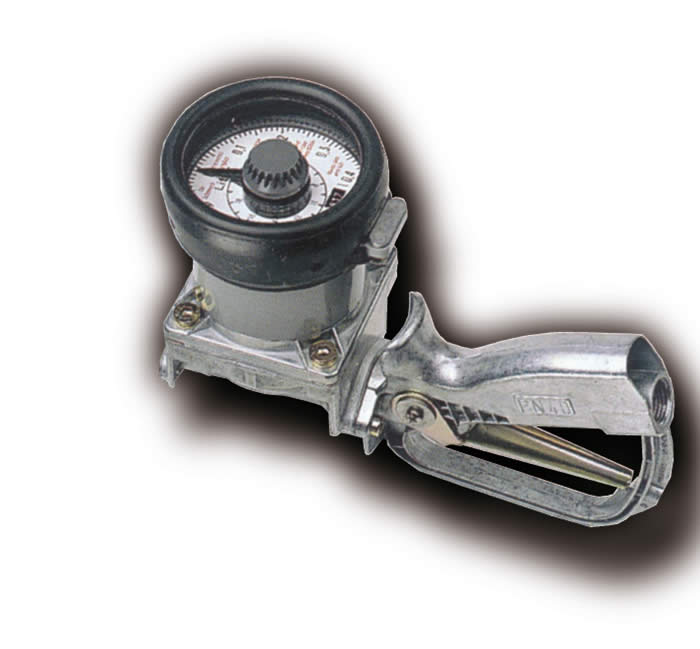

Ручной счетчик-распределитель расхода
установленный на пистолете раздачи |
SITRANS 1122 |
Артикул |
7MS1122-2A-Z (2-40 л/мин)
|
индикация |
Механическая двойная |
| среда |
бензин, дизель, масла и ГСМ |
| вязкость среды |
0,4...200 mPas |
Точность |
+/- 2% |
Диапазон |
2 … 40 л/мин |
Считываемый расход |
от 1 до 9999 литров |
Рабочее давление |
до 40 бар |
Температура среды |
+10…+60°С |
Соединение на подаче |
внутренняя Резьба G1/2" |
| Соединение на выходе |
внутренняя Резьба G3/4" |
счетный механизм |
двойной |
Вес |
1,8 кг |
| |
|
|
не обнуляемый суммирующий и
обнуляемый дневной счетчик
|
|

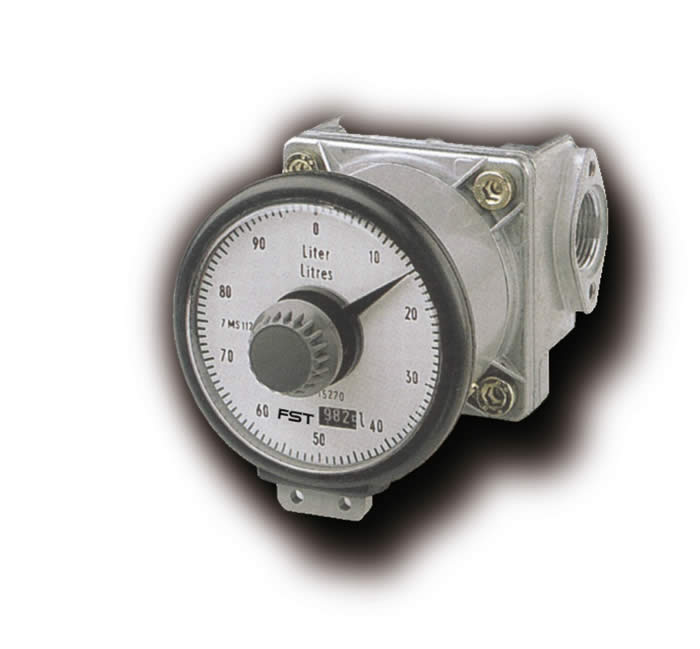

| Счетчик - расходомер |
SITRANS 1122-3A |
Артикул |
7MS1122-3A-Z (2-50 л/мин) |
индикация |
Механическая двойная |
| среда |
бензин, дизель, масла и ГСМ |
| вязкость среды |
0,4...2000 mPas |
Точность |
+/- 2% |
Диапазон |
2 … 50 л/мин |
Считываемый расход |
от 1 до 9999 литров |
Рабочее давление |
до 40 бар |
Температура среды |
+10…+60°С |
Соединение на подаче |
внутренняя Резьба G3/4" |
| Соединение на выходе |
внутренняя Резьба G3/4" |
счетный механизм |
двойной |
Вес |
1,2 кг |
|
не обнуляемый суммирующий и
обнуляемый дневной счетчик
|
|

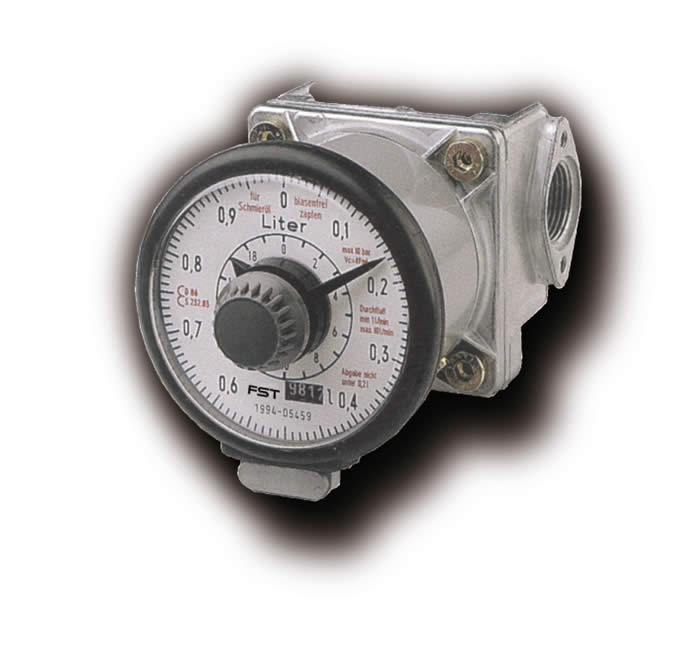

| Счетчик - расходомер |
SITRANS 1113 |
Артикул |
7MS1113-*B-Z (1-10 л/мин)
|
| |
7MS1113-*A-Z (1,5-15 л/мин) |
| |
7MS1113-*A-Z (2-50 л/мин) |
индикация |
Механическая двойная |
| среда |
бензин, дизель, масла и ГСМ |
| вязкость среды |
0,4...200 mPas |
Точность |
+/- 0,3% |
Диапазон |
2 … 50 л/мин |
Считываемый расход |
от 1 до 9999 литров |
Рабочее давление |
до 40 бар |
Температура среды |
+10…+60°С |
Соединение на подаче |
внутренняя Резьба G3/4" |
| Соединение на выходе |
внутренняя Резьба G3/4" |
счетный механизм |
двойной |
Вес |
1,2 кг |
| * в зависимости от направления потока |
1-слева направо
2-справа налево
3-снизу вверх
4-сверху вниз |
|
не обнуляемый суммирующий и
обнуляемый дневной счетчик
|
| |
|
|
|
|
|
|
